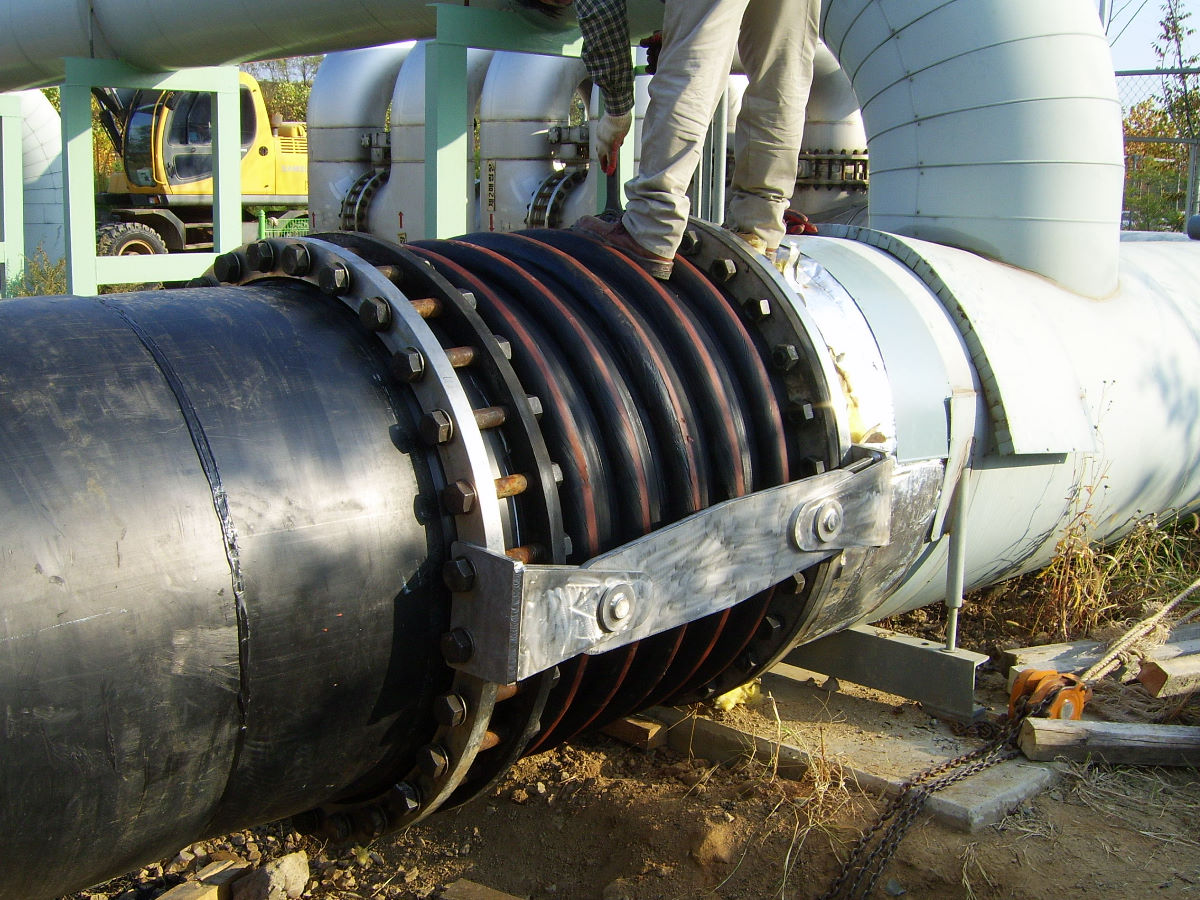

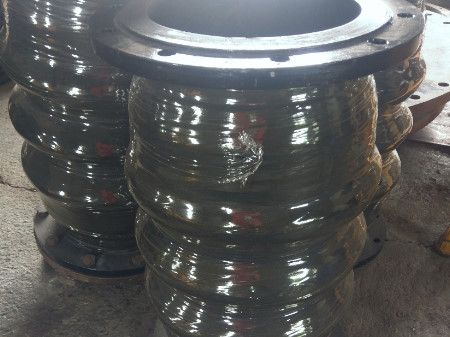

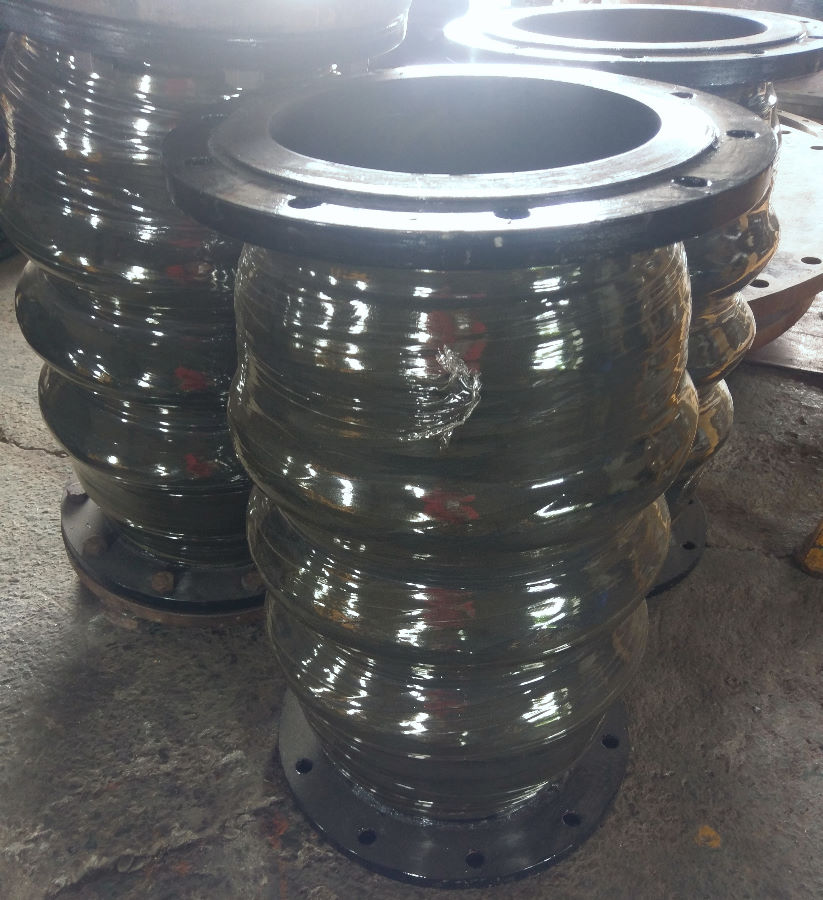

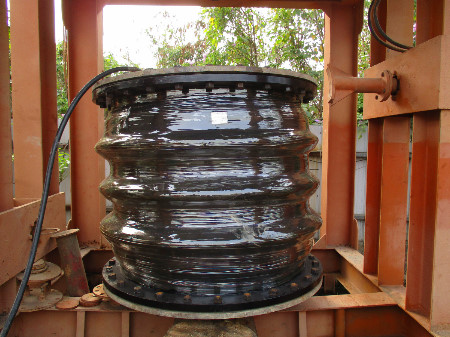

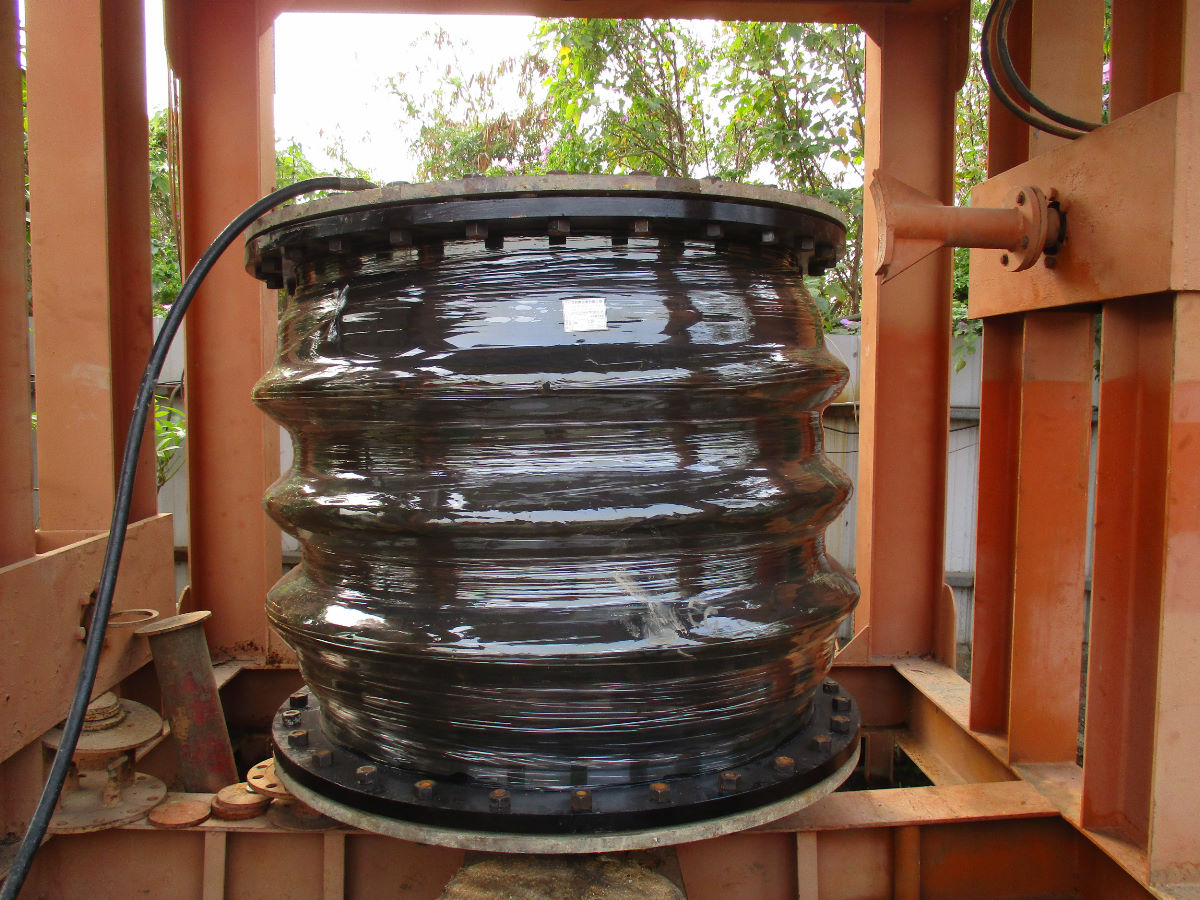

可撓性三球防震管
可撓性防震管 變位100
  • 應用範圍：自來水廠、汙水處理系統廠系統設備、機械設備、及各類管線之防震系統。
  • 特性：
    1. 可撓性蛇腹結構可抵抗內外壓力。
    2. 吸收震動及噪音。
    3. 承受管線之位移，保護管線。

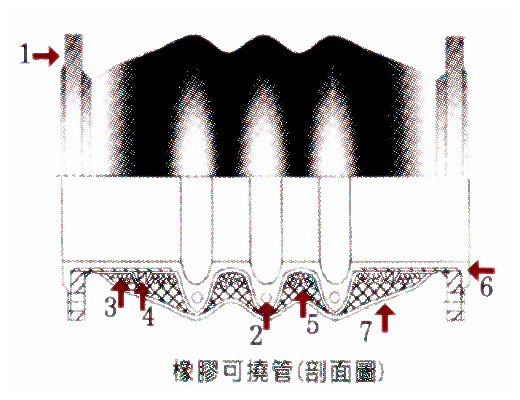

NO. 品名 材質
1 法蘭 SS400
2 鋼絲圈 SS400
3 鐵線 SWMB
4 內補強層 合成纖維
5 中補強層 尼龍
6 內面內膠層 NR
7 外層膠 CR

可撓性防震管 變位100 產品規格
內徑
(mm)		 長度
(mm)		 低壓
(kg/cm2)		 中壓
(kg/cm2)		 中壓
(kg/cm2)		 高壓
(kg/cm2)		 球數 球數 位移
(mm)		 伸長
(mm)		 收縮
(mm)		 可撓度 法蘭 7.5K
(中心)		 法蘭 7.5K
(外徑)		 法蘭 10K
(中心)		 法蘭 10K
(外徑)
100 500 3~5 7.5 10 11~20 2 3 100 50 25 20 195 238 175 210
150 500 3~5 7.5 10 11~20 2 3 100 50 25 18 247 290 240 280
200 500 3~5 7.5 10 11~20 2 3 100 50 25 14 299 342 290 330
250 500 3~5 7.5 10 11~20 2 3 100 50 25 12 360 410 355 400
300 500 3~5 7.5 10 11~20 2 3 100 50 25 8 414 464 400 445
350 500 3~5 7.5 10 11~20 2 3 100 50 25 8 472 530 445 490
400 550 3~5 7.5 10 11~20 2 3 100 60 30 6 524 582 510 560
450 550 3~5 7.5 10 11~20 2 3 100 60 30 6 585 652 565 620
500 550 3~5 7.5 10 11~20 2 3 100 60 30 5 639 706 620 675
600 750 3~5 7.5 10 11~20 2 3 100 80 40 4 743 810 730 795
700 750 3~5 7.5 10 11~20 2 3 100 80 40 4 854 928 840 905
800 750 3~5 7.5 10 11~20 2 3 100 80 40 4 960 1034 950 1020
900 750 3~5 7.5 10 11~20 2 3 100 80 40 4 1073 1156 1050 1120
1000 1000 3~5 7.5 10 11~20 2 3 100 100 50 4 1179 1262 1160 1235
1100 1000 3~5 7.5 10 11~20 2 3 100 100 50 3 1283 1366 1270 1345
1100 1000 3~5 7.5 10 11~20 2 3 100 100 50 3 1387 1470 1380 1465
1350 1000 3~5 7.5 10 11~20 2 3 100 100 50 3 1552 1642 1540 1630
1500 1000 3~5 7.5 10 11~20 2 3 100 100 50 2 1710 1800 1700 1795
1600 1100 3~5 7.5 10 11~20 2 3 100 100 50 2 1820 1915 1820 1915
1650 1100 3~5 7.5 10 11~20 2 3 100 100 50 2 2020 2115 2020 2115
1800 1100 3~5 7.5 10 11~20 2 3 100 100 50 2 2230 2325 2230 2325
2000 1100 3~5 7.5 10 11~20 2 3 100 100 50 2 2240 2550 2440 2550
2100 1100 3~5 7.5 10 11~20 2 3 100 120 60 2
2200 1300 3~5 7.5 10 11~20 2 3 100 120 60 2
2400 1300 3~5 7.5 10 11~20 2 3 100 120 60 2
2500 1300 3~5 7.5 10 11~20 2 3 100 120 60 2
可撓性防震管 變位200
  • 應用範圍：自來水廠、汙水處理系統廠系統設備、機械設備、及各類管線之防震系統。
  • 特性：
    1. 可撓性蛇腹結構可抵抗內外壓力。
    2. 吸收震動及噪音。
    3. 承受管線之位移，保護管線。

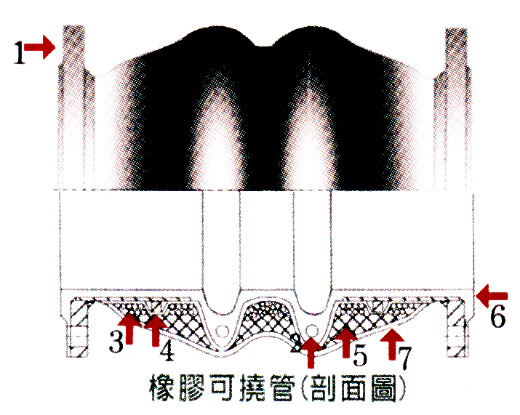

NO. 品名 材質
1 法蘭 SS400
2 鋼絲圈 SS400
3 鐵線 SWMB
4 內補強層 合成纖維
5 中補強層 尼龍
6 內面內膠層 NR
7 外層膠 CR

可撓性防震管 變位200 產品規格
內徑
(mm)		 長度
(mm)		 低壓
(kg/cm2)		 中壓
(kg/cm2)		 中壓
(kg/cm2)		 高壓
(kg/cm2)		 球數 球數 球數 位移
(mm)		 伸長
(mm)		 收縮
(mm)		 可撓度 法蘭 7.5K
(中心)		 法蘭 7.5K
(外徑)		 法蘭 10K
(中心)		 法蘭 10K
(外徑)
100 500 3~5 7.5 10 11~20 3 4 5 200 80 40 20 195 238 175 210
150 500 3~5 7.5 10 11~20 3 4 5 200 80 40 20 247 290 240 280
200 650 3~5 7.5 10 11~20 3 4 5 200 80 40 20 299 342 290 330
250 650 3~5 7.5 10 11~20 3 4 5 200 80 40 20 360 410 355 400
300 750 3~5 7.5 10 11~20 3 4 5 200 80 40 16 414 464 400 445
350 750 3~5 7.5 10 11~20 3 4 5 200 80 40 14 472 530 445 490
400 750 3~5 7.5 10 11~20 3 4 5 200 100 50 14 524 582 510 560
450 850 3~5 7.5 10 11~20 3 4 5 200 100 50 12 585 652 565 620
500 850 3~5 7.5 10 11~20 3 4 5 200 100 50 12 639 706 620 675
600 1000 3~5 7.5 10 11~20 3 4 5 200 120 60 10 743 810 730 795
700 1000 3~5 7.5 10 11~20 3 4 5 200 120 60 8 854 928 840 905
800 1000 3~5 7.5 10 11~20 3 4 5 200 120 70 8 960 1034 950 1020
900 1000 3~5 7.5 10 11~20 3 4 5 200 120 70 8 1073 1156 1050 1120
1000 1200 3~5 7.5 10 11~20 3 4 5 200 140 70 6 1179 1262 1160 1235
1100 1200 3~5 7.5 10 11~20 3 4 5 200 140 70 6 1283 1366 1270 1345
1200 1200 3~5 7.5 10 11~20 3 4 5 200 140 70 6 1387 1470 1380 1465
1350 1200 3~5 7.5 10 11~20 3 4 5 200 140 70 5 1552 1642 1540 1630
1500 1400 3~5 7.5 10 11~20 3 4 5 200 140 70 5 1710 1800 1700 1795
1600 1400 3~5 7.5 10 11~20 3 4 5 200 140 70 4 1820 1915 1820 1915
1650 1400 3~5 7.5 10 11~20 3 4 5 200 140 70 4 2020 2115 2020 2115
1800 1400 3~5 7.5 10 11~20 3 4 5 200 140 70 4 2230 2325 2230 2325
2000 1400 3~5 7.5 10 11~20 3 4 5 200 140 70 4 2240 2550 2440 2550
2100 1400 3~5 7.5 10 11~20 3 4 5 200 160 80 3
2200 1400 3~5 7.5 10 11~20 3 4 5 200 160 80 3
2400 1600 3~5 7.5 10 11~20 3 4 5 200 160 80 3
2500 1600 3~5 7.5 10 11~20 3 4 5 200 160 80 3
